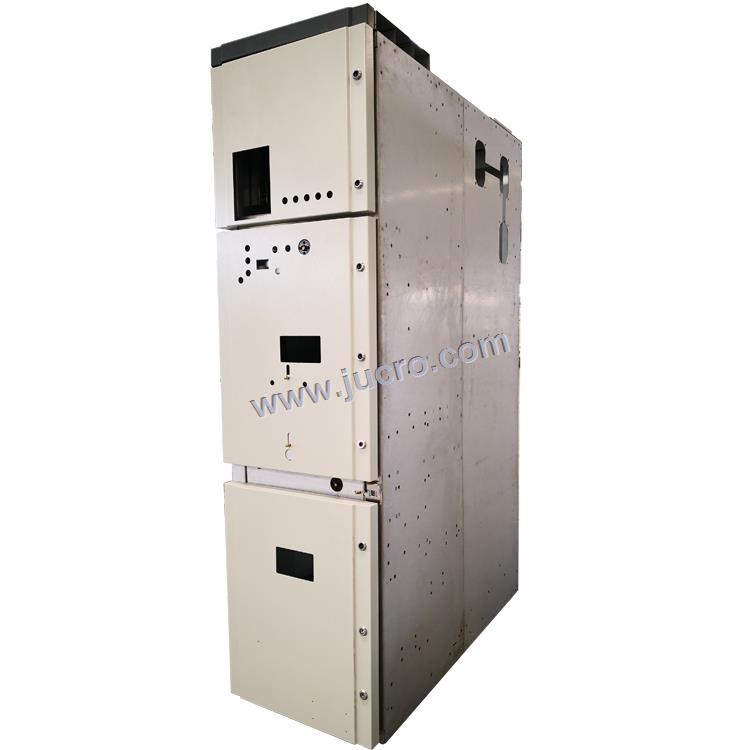

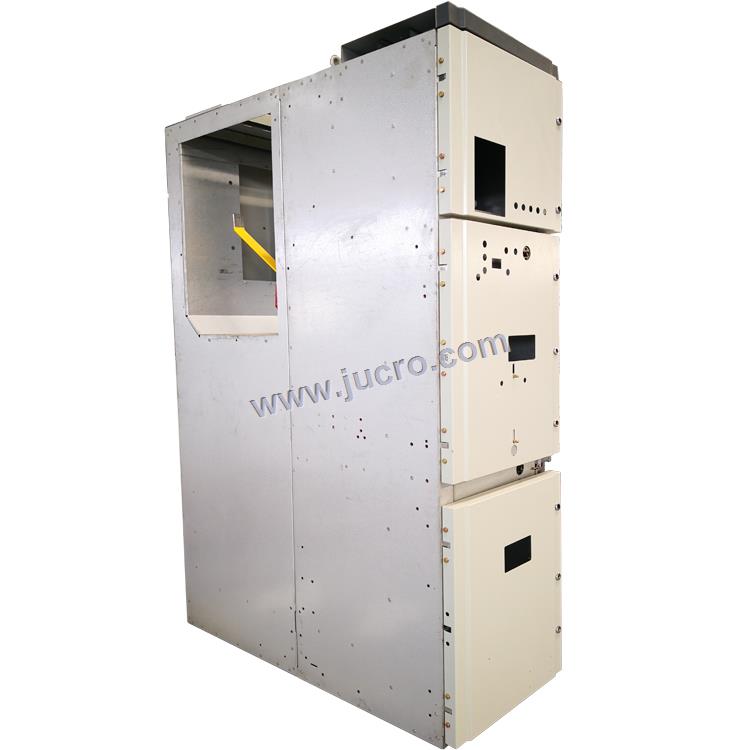

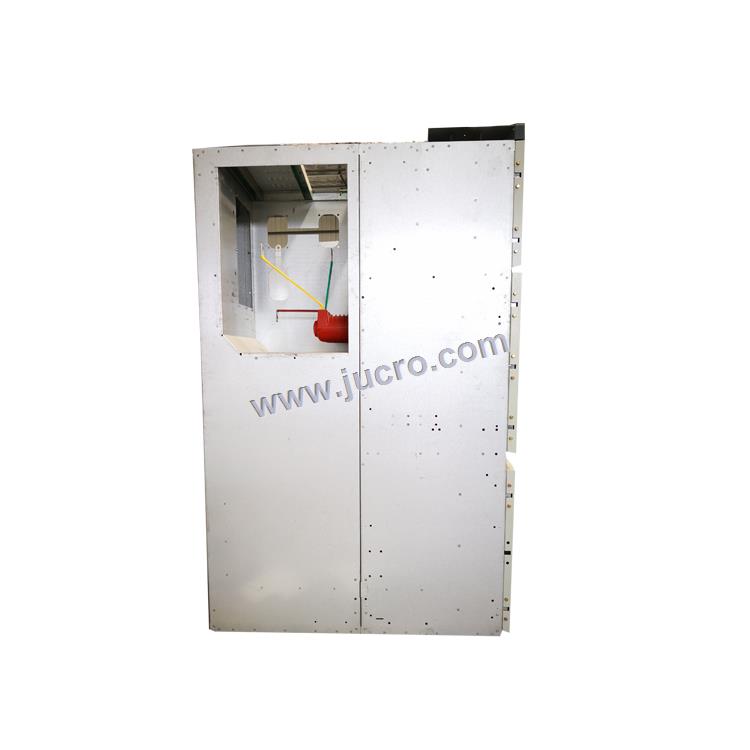

Название: Комплект для сборки распределительных устройств Типа КРУ-2-10

Модель: КРУ-2-10

Ключевые слова: комплектное распределительное устройство, Распредустройство, 6кВ/10кВ  Распредустройство, Комплект распределительных устройств Типа КРУ-2-10, КРУ.

Короткое описание:Комплект распределительных устройств Типа КРУ-2-10

6кВ/10кВ  Распредустройство

Наибольшее рабочее напряжение: 7,2кВ/12кВ

*Подробное описание

Комплект для сборки распределительных устройств Типа КРУ-2-10



Введение



Настоящая инструкция по выбору и монтажу (далее – ИВМ) предназначена для ознакомления



с конструкцией, порядком выбора и сборки комплектных распределительных устройств КРУ-2-6(10) (далее –шкаф КРУ).



ИВМ содержит сведения о технических характеристиках шкафов КРУ, типе, составе изделия и конструкции и указания об устройстве, принципе работы и монтажу КРУ, типовые схемы главных цепей.



ИВМ предназначена для производственного персонала, прошедшего подготовку по монтажу и техническому обслуживанию электротехнических изделий среднего напряжения.



Производитель данной продукции постоянно занимается совершенствованием конструкции продукции, не ухудшающими заявленные технические характеристики, поэтому возможны незначительные конструктивные расхождения с описанием ИВМ.



Условные обозначения:



ЗИП – запчасти и принадлежности



КРУ – комплектное распределительное устройство



ОПН – ограничитель перенапряжения



РЗиА – релейная защита и автоматика



ИВМ – инструкция по выбору и монтажу







Назначение



КРУ предназначена для работы в составе распределительных устройств в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 (10) кВ , с изолированой или заземленной через дугогасительный реактор или резистор нейтралью.



КРУ предназначена для работы при следующих условиях окружающей среды:



       Наибольшая высота установки над уровнем моря – не более 1000м;



       Рабочий диапазон температуры окружающего воздуха – -25 … +40 о С;

       Относительная влажность воздуха – не более 80%, при температуре 15 о С;

       Тип атмосферы – II по ГОСТ 15150;



       Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, в концентрациях, не разрушающих материалы и изоляцию.



КРУ соответствует требованиям ГОСТ 14694, ГОСТ 12.2.007.0, ГОСТ 12.2.007.4, ГОСТ 17516



КРУ выполняются по типовым схемам главных цепей, указанным в приложении А и по типовым заводским схемам вспомогательных цепей, разработанным на основания согласованных с заводом типовых заданий.



Структура условного обозначения



КРУ

-   2

-

ХХ  -

ХХХХ

/   ХХХ  -

ХХ

ХХХ

1

2


3

4

5

6

7

1.

Комплектное распределительное устройство

2.

Номинальное напряжение, кВ



3.

Номинальный ток главных цепей, А



4.

Номинальный ток термической стойкости, кА

5.

Номер схемы главных цепей (согласно приложения)

6.

Климатическое исполнение по ГОСТ 15150



Основной технический параметр

Технические характеристики

Основные параметры и характеристики шкафов КРУ:



Наименование параметра

Значение

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток, А

- главных цепей шкафов КРУ

- сборных шин

630; 800; 1000; 1250;

1600; 2000; 2500; 3150

1600; 2500; 3150

Номинальный ток трансформаторов тока, А

100; 200; 300; 400; 500;

600;

750; 800; 1000; 1200;

1500;

2000; 3000; 4000

Номинальный ток отключения силового выключателя, кА

20; 25; 31,5 (40)

Ток термической стойкости, кА

20; 25; 31,5

Длительность протекания тока термической стойкости, с:

- главных токоведущих цепей

- цепей заземления





3

1

Ток электродинамической стойкости, кА

51; 64; 81

Номинальные напряжения вспомогательных цепей, В:

- при постоянном токе

- при переменном токе

- цепей освещения





110; 220

100; 220

24

Нормы испытаний изоляции главных токоведущих цепей

одноминутным

напряжением частоты 50 Гц, кВ:

- между фазами и относительно земли

- между контактами силового выключателя









37,8

37,8

Нормы испытаний изоляции главных токоведущих цепей

напряжением гро-

зового импульса 1,2/50 мкс, кВ:

- между фазами и относительно земли

- между контактами силового выключателя









75

75

Норма испытания изоляции цепей управления и вспомогательных

цепей од-

номинутным напряжением частоты 50 Гц, кВ







2

Электрическое сопротивление изоляции, МОм, не менее:

- главных цепей

- вторичных цепей





1000

1

Ресурс по механической прочности и стойкости, не менее:

- количество операций В и О заземлителей

- перемещение выкатного элемента (далее ВЭ) из контрольного

положения в

рабочее и обратно

- открывание и закрывание дверей шкафов КРУ

- открывание и закрывание шторочного механизма

- включения и отключения разъемных контактных систем главных

цепей





1000



2000





2000



2000



2000

Срок службы до списания, лет, не менее

30

Степень защиты по ГОСТ 14254

IP31

Габаритные размеры шкафов ШхВхГ, мм:

Шкаф до 1250 А

Шкаф до 2000 А

Шкаф до 3150 А

650х2300х1430

800х2300х1430

1000х2300х1430



Устройство и работа КРУ



КРУ представляет собой набор отдельных шкафов с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения, с запасными частями и принадлежностями.



Камеры представляют собой отдельные конструктивные законченные элементы.

Основные элементы шкафа КРУ-2-10

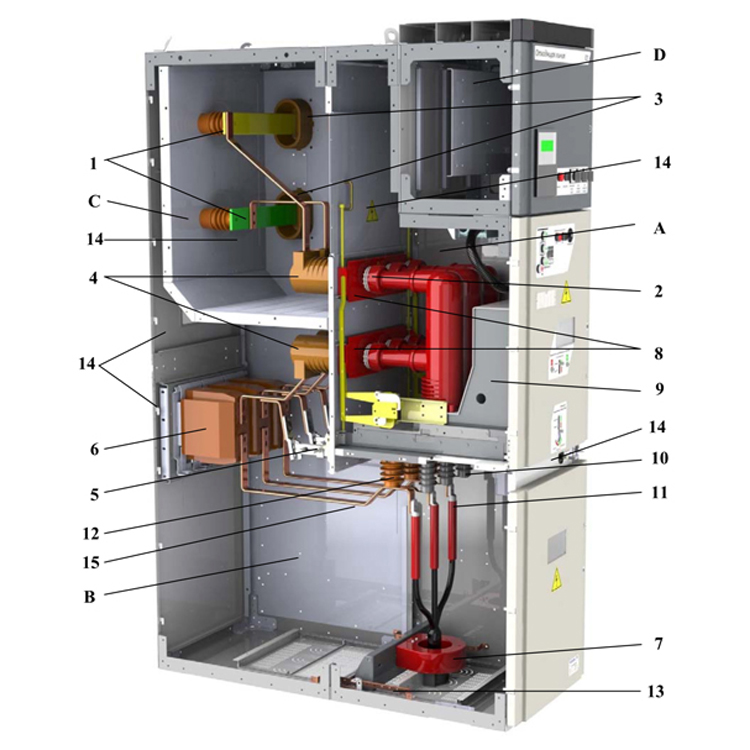

1 – сборные шины (показаны только фазы А и В); 2 – контактная система (показан токоведущий стержень); 3 – проходные изоляторы (в отсеке сборных шин); 4 – проходные изоляторы (в отсеке кабельных присоединений); 5 – заземлитель ЗРФ; 6 – измерительные трансформаторы тока; 7 – измерительный трансформатор тока нулевой последовательности; 8 – шторочный механизм; 9 – выкатной элемент; 10 – ограничители перенапряжений; 11 – кабельное присоединение; 12 –опорные изоляторы с емкостным делителем; 13 – шина заземления; 14 – съемные перегородки; 15 – шины кабельных присоединений.

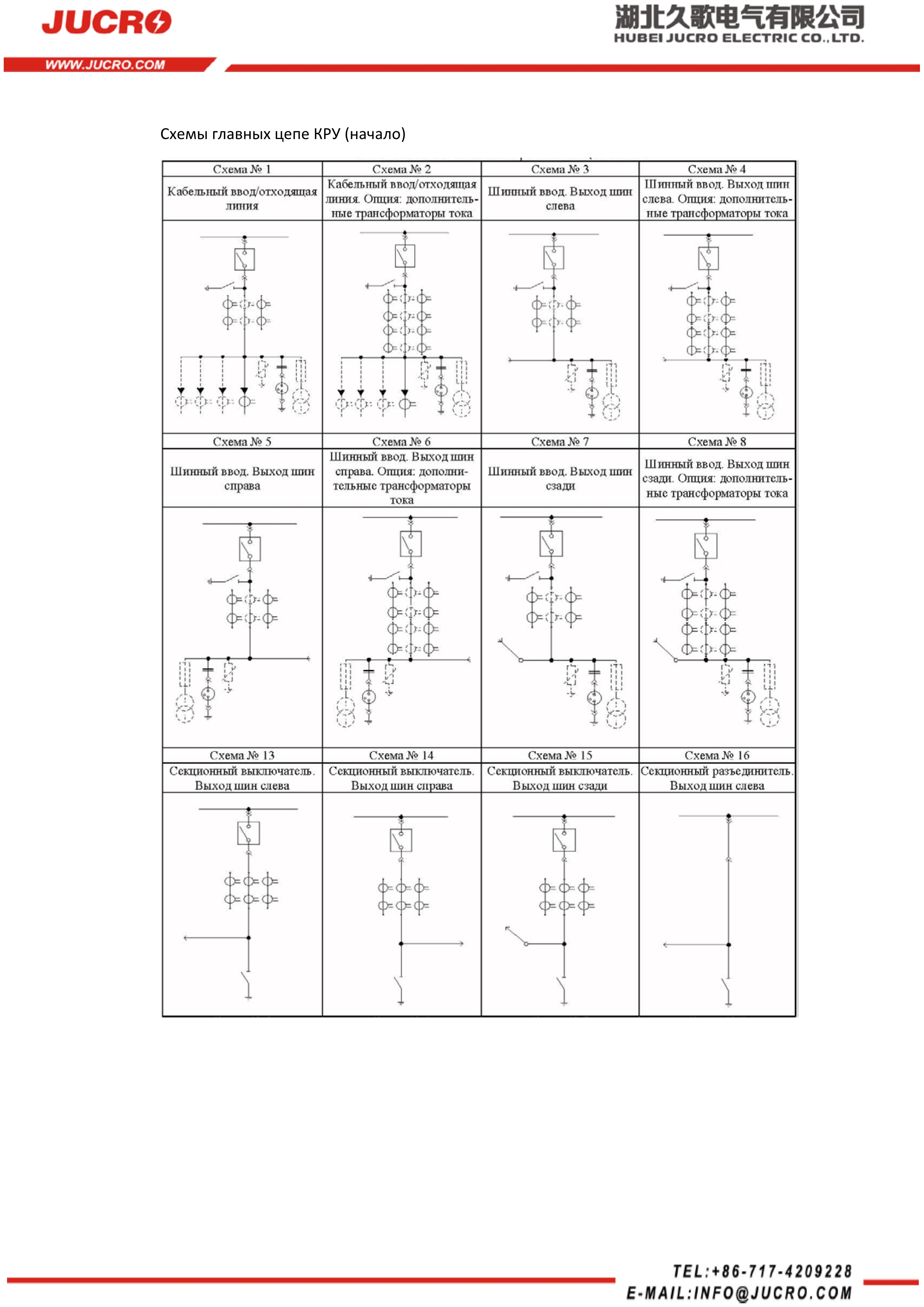

Схемы главных цепе КРУ (начало)

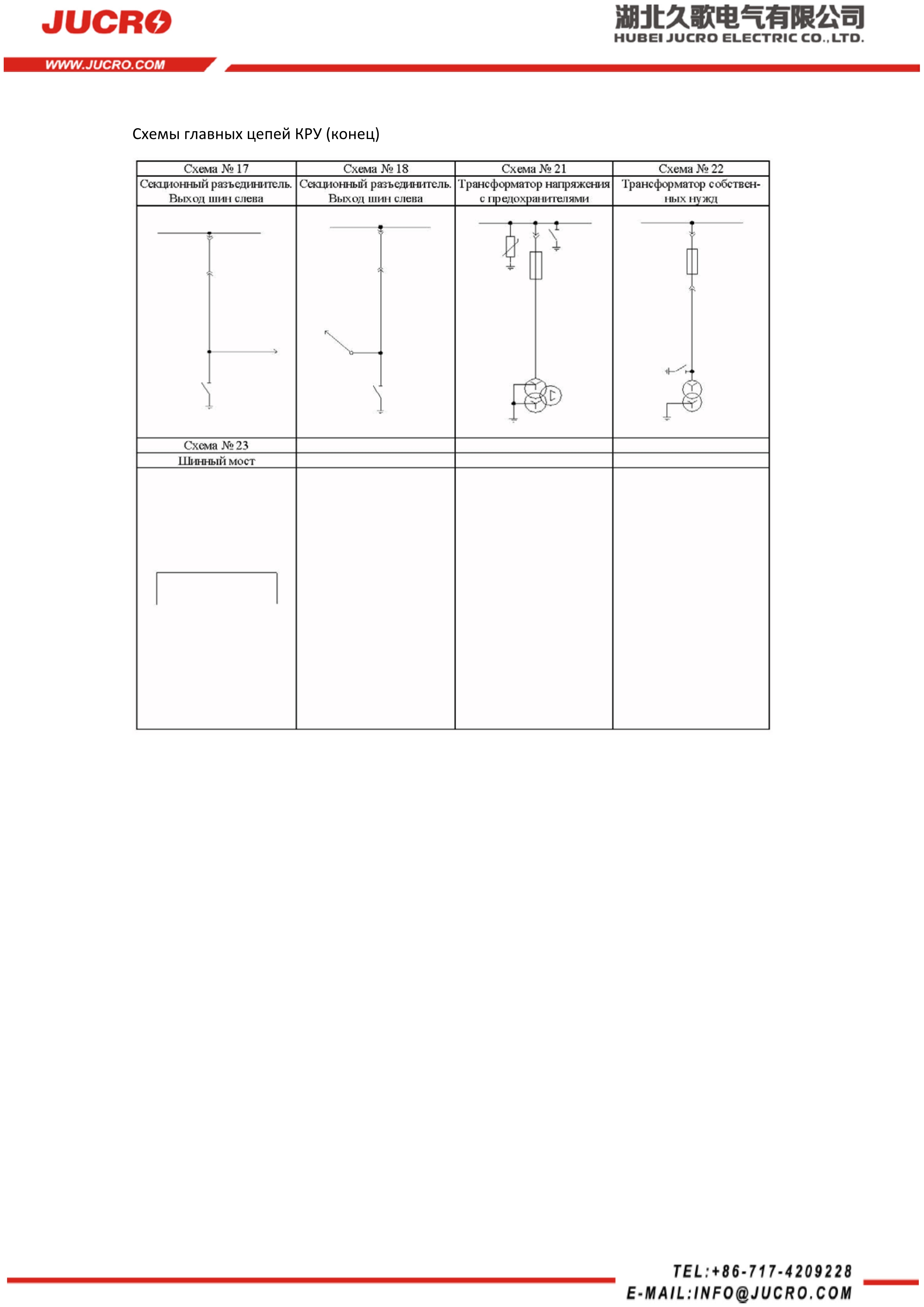

Схемы главных цепей КРУ (конец)


Производственная линия вакуумного выключателя VCB, технический осмотр инженеров.


No comment
