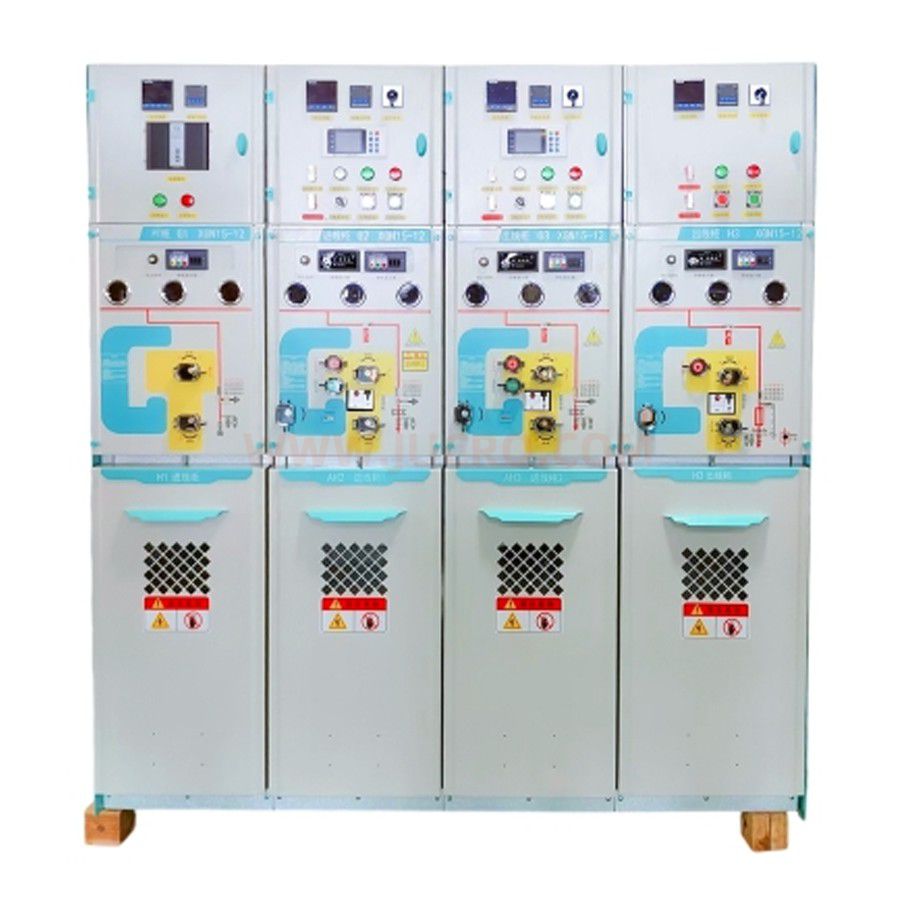

XGN15

产品参数 Main technical parameter

项⽬ Item		单位 Unit	参数 Data
额定电压 Rated voltage		kV	12
额定频率 Rated frequency		Hz	50 /60
额定短时⼯频耐受电压(1分钟) Rated short-time power frequency withstand voltage (1min)	相间/相对地 phase to phase/Phase to grounding	kV	42
	隔离断⼝间 fraCTure		48
额定雷电冲击耐受电压(1分钟) Rated lightning impulse withstand voltage(1min)	相间/相对地 phase to phase/Phase to grounding	kV	95
	隔离断⼝间 fracture		110
局部放电（单⼀功能单元） Partial discharge(for one phase)		PC	≤10
额定电流 Rated current		A	630/1250
额定短时耐受电流和持续时间 Rated short time withstand current and duration		kA	20kA×4s 25kA×3s 25kA×4s
额定短路开断能⼒ Rated short-circuit breaking ability		kA/50次	E2级：12kV 25
容性电流开断能⼒ Capacitive current switching capability		A	C2级：12kV 25
机械特性及寿命 Mechanical properties and life	断路器 circuit breaker	times	M2级：10000次
	负荷开关 load switch		10000次
